1. GIỚI THIỆU
1.1 MỤC ĐÍCH CỦA TÀI LIỆU
Mục đích của tài liệu này là mô tả quy trình vận hành phải tuân theo khi nâng các đốt bê tông đúc sẵn, và đảm bảo tất cả công việc được tiến hành an toàn theo các bản vẽ kỹ thuật, và quy phạm của dự án.
1.2 MÔ TẢ DỰ ÁN
Dự án Xây dựng Đường sắt Đô thị TP.HCM – đoạn Bến Thành – Suối Tiên (Tuyến 1), Gói hợp đồng 2 bao gồm khoảng 12 km kết cấu cầu cạn, lắp dựng bằng Phương pháp lắp dựng từng nhịp.
1.3 PHẠM VI CÔNG VIỆC

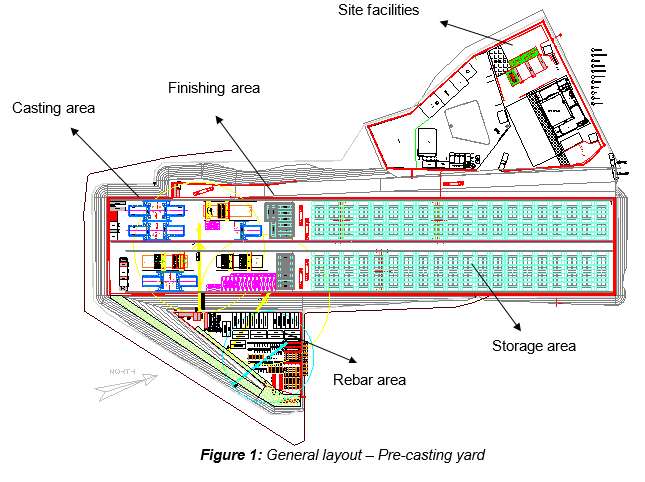

Biện pháp thi công này quy định việc nâng tất cả các đốt bê tông đúc sẵn tại bãi đúc sẵn, cấu thành các cầu cạn của Dự án Metro TP.HCM Tuyến 1.
- Bao gồm:
- Chuyển đốt từ khu khuôn đến khu hoàn thiện
- Chuyển đốt từ khu hoàn thiện đến khu lưu trữ
- Chuyển đốt từ khu lưu trữ lên rơ-moóc để giao đốt
- Chuyển đốt đầu tiên của nhịp từ khuôn sang khuôn khác
- Không bao gồm:
- Nâng đốt để lắp dựng nhịp
1.4 TÀI LIỆU THAM KHẢO
- Quy phạm:
- Tham chiếu đến điều 12.4.2 “Di chuyển, lưu trữ và vận chuyển đốt đúc sẵn” từ Quy phạm thi công tổng thể Gói 2: Hạ tầng (Elevated & Depot).
- Biện pháp thi công:
- Biện pháp thi công “Lưu trữ & xếp chồng đốt” – HCMC-261-CSYD-CWS-MST-00026
- Biện pháp thi công “Giao & vận chuyển đốt” - HCMC-261-CSYD-CWS-MST- 00027
- Bản vẽ:
- Bản vẽ kỹ thuật “Bãi đúc sẵn - Nâng đốt - Tấm thép” FVR-TEC-DWG-3140-020
Tất cả tài liệu tham chiếu đều được hiểu là tham chiếu đến bản sửa đổi cuối cùng được ban hành.
1.5 ĐỊNH NGHĨA
Trong các điều khoản này, ý nghĩa được gán cho các từ và cụm từ như sau:
- “PCY” nghĩa là bãi đúc sẵn
- “Khung nâng đốt” hoặc “Dầm dàn” (Spreader beam) nghĩa là khung cần thiết để nâng và vận chuyển toàn bộ đốt từ khuôn đến khu hoàn thiện hoặc khu lưu trữ. Thiết bị này phải được thiết kế sao cho không có biến dạng vĩnh cửu của đốt trong suốt quá trình nâng, vận chuyển hoặc đặt lên rơ-moóc trước khi giao tại công trường.
Các định nghĩa khác đã được đưa ra trong Phần 1.5 “Định nghĩa” của Biện pháp thi công “Công tác đúc sẵn tổng thể tại bãi đúc sẵn” - HCMC-261-CSYD-CWS-MST-00012.
2. RỦI RO AN TOÀN & MÔI TRƯỜNG
2.1 PHÂN TÍCH NGUY HIỂM & ĐÁNH GIÁ RỦI RO
Phân tích nguy hiểm và đánh giá rủi ro đã được thực hiện và đính kèm trong từng Biện pháp thi công. Tài liệu này sẽ xác định tất cả các mối nguy hiểm để đảm bảo các biện pháp và chiến lược kiểm soát đầy đủ được đặt ra nhằm giảm thiểu rủi ro autant nhiều nhất có thể (Phụ lục C).
Tất cả nhân sự thực hiện công việc sẽ được đào tạo thích hợp dưới sự giám sát của người có kinh nghiệm. Ngoài ra, tất cả nhân sự phải luôn trang bị đồ bảo hộ cá nhân (PPE) phù hợp, như giày bảo hộ, mũ bảo hộ và dây đai an toàn khi yêu cầu.
2.2 CÔNG CỤ VÀ THIẾT BỊ
Tất cả công cụ & thiết bị phải ở tình trạng an toàn trước khi sử dụng và phù hợp với mục đích.
2.3 ỨNG PHÓ SỰ CỐ
Trong trường hợp xảy ra tai nạn/sự cố, phản ứng sẽ được thực hiện theo quy trình phù hợp, chẳng hạn như:
- Biện pháp khắc phục, đề xuất các hành động để đảm bảo Tai nạn/Sự cố được khắc phục hoàn toàn, theo yêu cầu, do người có trách nhiệm quản lý trong một ngày mục tiêu.
- Biện pháp phòng ngừa, đề xuất các hành động để đảm bảo Tai nạn/Sự cố sẽ không bao giờ xảy ra lại, bao gồm ví dụ: Cuộc họp công cụ (Toolbox Meeting, TBM) do Cán bộ An toàn thực hiện để đảm bảo Đội công trường (Công nhân, Giám sát & Kỹ sư) hiểu hoàn toàn các phương pháp & rủi ro.
3. NGUỒN LỰC THI CÔNG
3.1 NHÂN SỰ
Các nhân sự liên quan bao gồm:
- Giám sát PCY
- Giám sát kho
- Thợ vận hành cẩu cầu (50 tấn)
- Thợ cẩu (Riggers)
3.2 MÁY MÓC VÀ DỤNG CỤ
Các thiết bị sau sẽ được sử dụng cho mục đích di chuyển đốt:
- Cẩu cầu
- Dầm dàn (Spreader beam)
- Cờ-lê dài cho đai ốc đường kính 32mm
- Búa tạ
3.3 VẬT TƯ (DEXTRA HOẶC TƯƠNG ĐƯƠNG)
- Thanh ren toàn bộ (đường kính 32mm)
- Đai ốc xoay cầu (đường kính 32mm)
- Bản kê xoay hình vuông (đường kính 32mm)
4. QUY TRÌNH THI CÔNG
4.1 PRELIMINARY
Sau khi hoàn thành chế tạo đốt, một khi bê tông đạt 25MPa, đốt có thể được nâng. 25MPa phải được xác nhận bởi Nhà thầu chính.

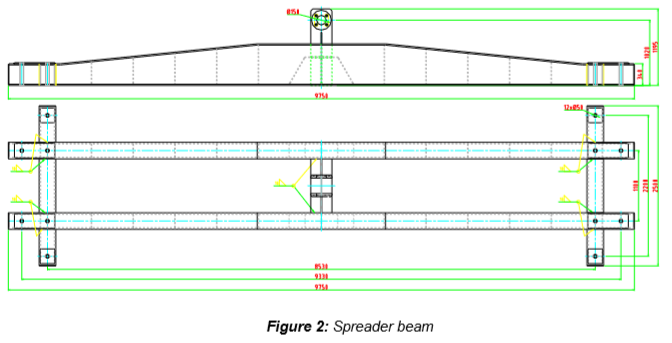

Sau đó, đốt được nâng bằng dầm dàn, sử dụng 4 thanh căng qua các lỗ nâng chỉ định. Trên dầm dàn, có nhiều vị trí lỗ nâng khác nhau, tùy thuộc vào loại đốt được nâng.
4.2 CỐ ĐỊNH DẦM DÀN VÀO ĐỐT
Các mục con sau trình bày quá trình thường thực hiện việc đặt dầm dàn vào vị trí trên các đốt thông dụng và đốt mố đúc sẵn:

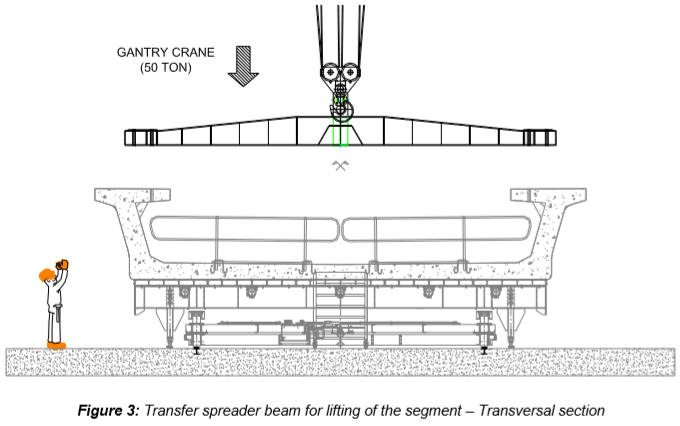

1- Dầm dàn được lắp đặt bởi cẩu cầu 50 tấn ở khoảng 10mm phía trên vị trí cuối cùng của nó trên đốt cần nâng.
2- Dầm dàn phải được treo trực quan theo cách căn càng song song càng tốt với trục ngang của đốt.
3- Thận trọng, cẩu cầu 50 tấn được dùng để hạ dầm dàn xuống cho đến khi nó tiếp xúc với cánh dầm trên của đốt. Thợ vận hành cẩu cầu phải được hỗ trợ bởi thợ cẩu.

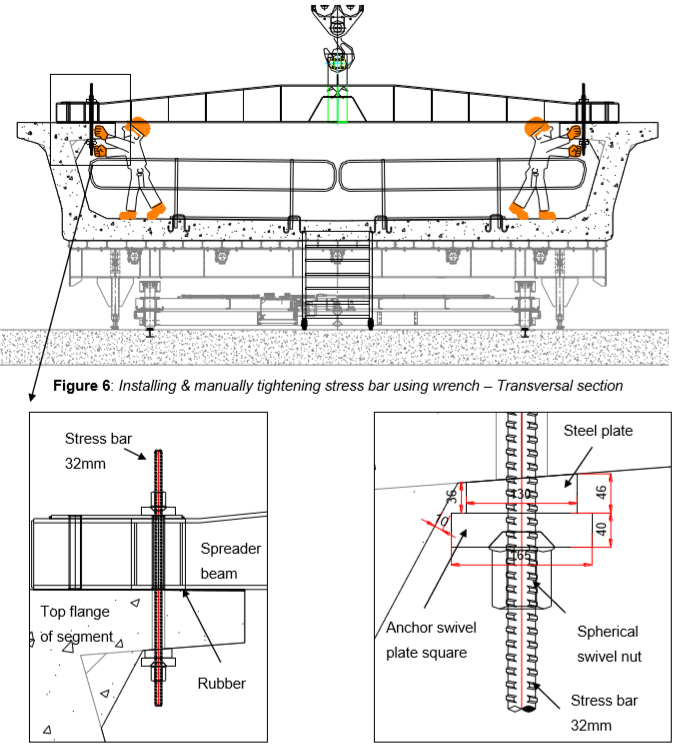

4- Siết chặt đốt:

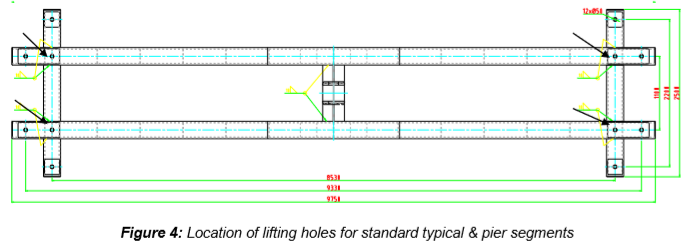

- 4 thanh ren toàn bộ DEXTRA hoặc tương đương (Phụ lục A) được đưa qua 4 lỗ nâng chỉ định để kết nối đốt thông dụng / đốt mố với dầm dàn như thể hiện dưới đây:

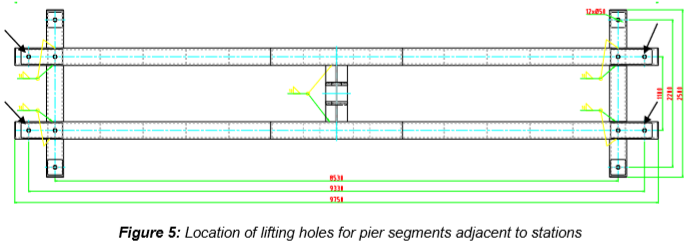

Đối với đốt mố gần các nhà ga, các lỗ nâng sau phải được sử dụng do việc giảm kích thước của cánh dầm trên.
- Đai ốc xoay cầu và bản kê xoay hình vuông (đường kính 32mm) được lắp bên dưới cánh dầm trên và bên trên dầm dàn.
- Một tấm thép phải được dùng làm nêm giữa bản kê xoay và bê tông ở đáy cánh dầm.
- Một miếng cao su cũng phải được cố định vào đáy dầm dàn để tránh ma sát do các điểm tải cục bộ giữa dầm dàn và đỉnh cánh dầm bê tông.
- 4 thanh treo được siết chặt bằng tay dùng cờ-lê và búa cho lần kiểm tra cuối.
Thanh căng phải được kiểm tra trực quan về mọi dấu hiệu cong, hỏng ren hoặc bất kỳ khiếm khuyết nào KHÁC MỖI LẦN nó được sử dụng để kết nối đốt với dầm dàn.
Tất cả các biện pháp an toàn cần thiết phải được thực hiện trong khi nâng và vận chuyển các đốt, bao gồm:

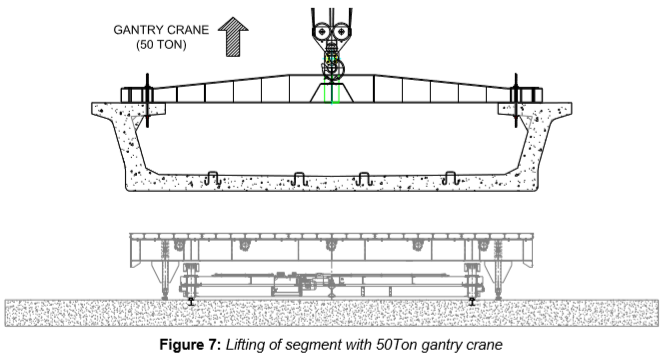

- Trong khi nâng và di chuyển có đốt, tốc độ kéo lên hoặc hạ xuống của cẩu cầu 50 tấn phải được điều khiển một cách an toàn bởi thợ vận hành và vận hành ở tốc độ thấp.
- Lối đi nâng đốt phải luôn được giữ thông thoáng khỏi mọi công nhân hoặc công tác sửa chữa. Công nhân phải ngừng làm việc và di chuyển ra khỏi lối đi nâng trước khi nâng đốt.
- Đốt phải được xử lý cẩn thận đầy đủ để phòng ngừa mọi hư hỏng, đặc biệt là ở các khóa cắt (shear keys) và các bề mặt khớp.

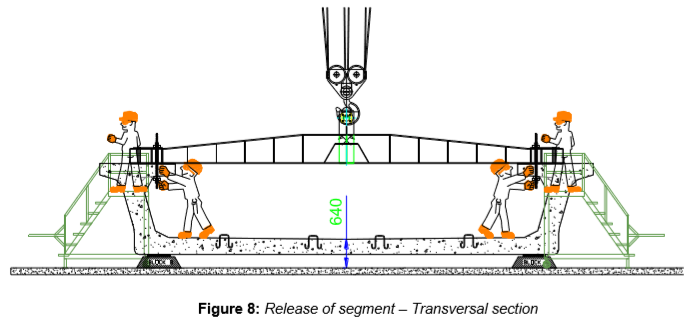

4.3 GIẢI PHÓNG ĐỐT
Trước khi chuyển đốt sang khu hoàn thiện, các bước sau phải được thực hiện:
- Đốt phải được đặt lên ba khối bê tông đỡ phù hợp.
- Khi đốt được đặt xuống, tháo các thanh ren, bản và đai ốc (đường kính 32mm)
- Dầm dàn sau đó được nâng lên khỏi đốt một cách cẩn thận để tránh mọi hư hỏng cho đốt
5. ĐIỂM DỪNG HOẠT ĐỘNG
Hoạt động liên quan đến cường độ bê tông cho việc nâng đốt sẽ được xác định trong Kế hoạch Kiểm tra & Thử nghiệm. Tham khảo ITP “Sản xuất đốt đúc sẵn” (Precast segment production)
6. KIỂM TRA & HỒ SƠ
Tất cả các Kiểm tra / danh mục kiểm tra liên quan đến cường độ bê tông cho việc nâng đốt sẽ được xác định trong Kế hoạch Kiểm tra & thử nghiệm. Tham khảo ITP “Sản xuất đốt đúc sẵn” (Precast segment production)
7. TÀI LIỆU KÈM THEO
7.1 PHỤ LỤC A: HỆ THANH CĂNG ỨNG TRƯỚC DEXTRA

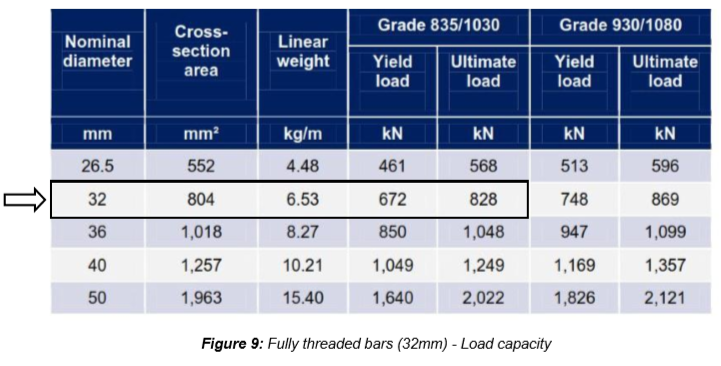

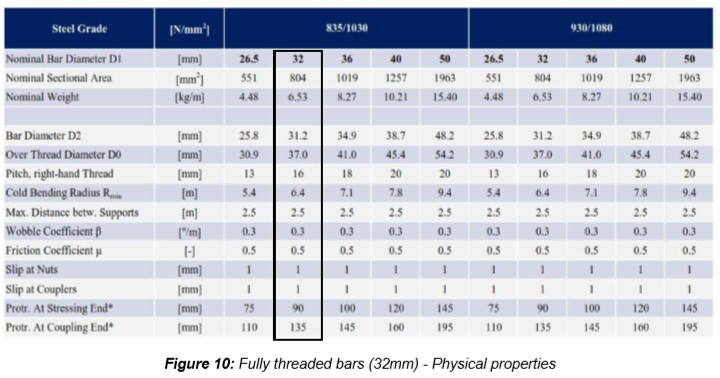

- Thanh ren toàn bộ (Cấp 835/1030)

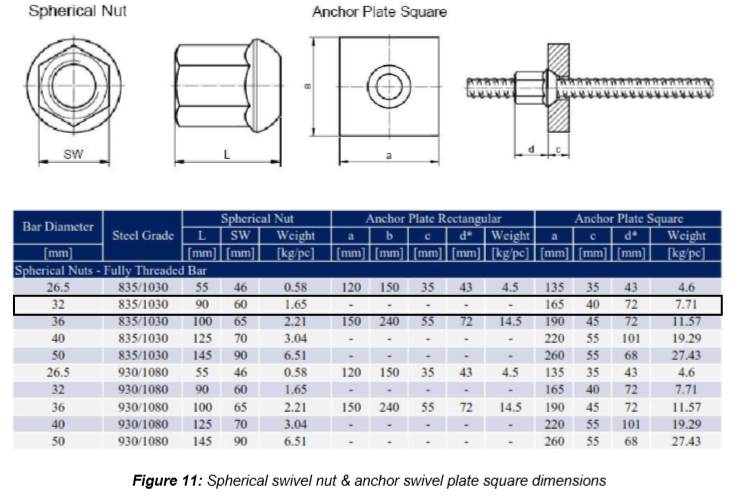

- Đai ốc xoay cầu & bản kê xoay hình vuông (Cấp 835/1030)
